◆液晶表示ゲーム機「LED Game on LCD」(*アイデアのみ公開)
*改造は自己責任でお願いいたします。万が一に発生した損害・事故については責任を負いかねます。


LED Gameの液晶表示専用機です。「LED Game for AVR on LCD」と名付けましたが長いので「LED Game on LCD」と呼びます(正しくは「LCD Game」ですが、、、)。


◆特徴
・「LED Game for AVR」よりも安いコストで簡単に製作できます。「〜for AVR」への入門用として使えます。
・「〜on LCD」と「〜for AVR」とは数ヶ所ほどポートの接続が違っていますが、互いにプログラムの移植が可能です。



◆材料
ストロベリー・リナックス製「ATMEGAマイコンボード・キット」 (ATmega168使用、液晶あり)
・スピーカ(各自で工夫してください。)

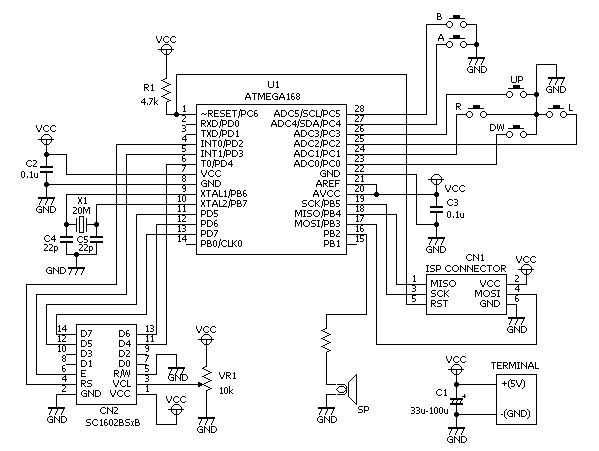

回路図です。


(for AVR → on LCD への変更点)
スピーカ(2番ピン)PD0 → (16番ピン)PB2/OC1B *Highの時にアクティブです
スイッチPDx → PCx *確定していません
LEDデータ信号などPB0/1/2 → *未接続

◆表示のアイデア

「液晶あり」のキットに附属する16x2文字表示のLCDモジュールを使った場合です。 このLCDモジュールはCGRAM1キャラクタで5x8ドットを表現できます。 CGRAMを8キャラクタ使うことで、16x16ドットを表現できるのでは、、、と考えています。 キャラクタ同士には隙間があり、見た目が(かなり)よくないのが欠点です。
別のLCDを使う方法もあります。 グラフィック液晶を使えば解決します。


*このページでは、アイデアのみを公開しています。どなたか成功しましたらご連絡ください。
