◆アップグレード7「緑色LED用回路の接続」
*改造は自己責任でお願いいたします。万が一に発生した損害・事故については責任を負いかねます。

LED Gameの緑色LEDを点灯させる方法です。
こちらのページも参考になります(Sorrimanさんのページ)
http://plaza.rakuten.co.jp/sorriman/diary/200702230000/


材料
・ロジックIC「74HC595」×2個。鈴商で120円くらいで売ってます。
・真ちゅう線。抵抗などの足を使いました。
・コネクタ。丸ピンのICソケットを切って使いました。

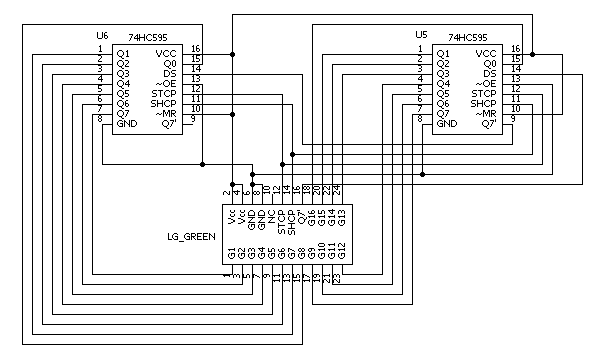

回路図です。

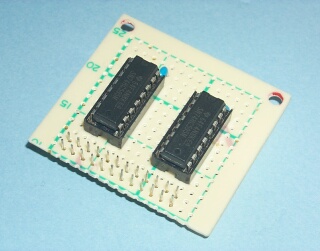

製作例です。念のため、セラミックコンデンサを載せています。


製作例です。


プログラム方法については、、、開発者向けページを参考にして、自分で考えてみると面白いと思います。
現時点でわかっていることは
・赤と緑を一緒に点灯させると赤だけが点いてしまう。
・緑は発光が暗い。
・1列または1行(スキャンする方向による)に発光するドットが重なると暗くなる。
などです。

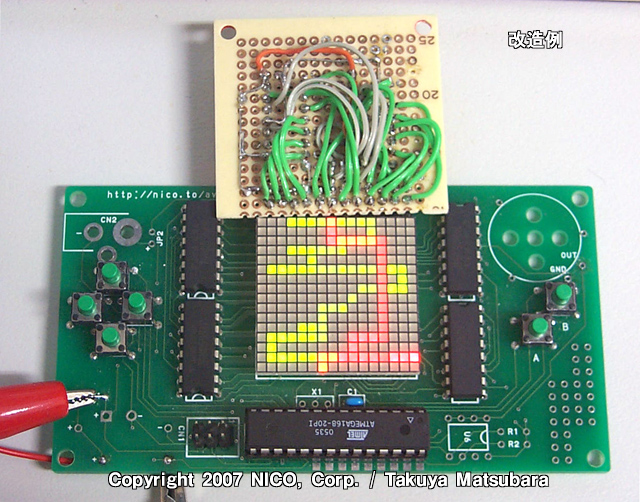

緑LEDがうまく点いた場合のイメージです。

[DOWNLOAD]緑色LED点灯サンプルプログラム(ソースファイル、HEXファイルを圧縮したファイルです。フリーソフト。)
