*改造は自己責任でお願いいたします。万が一に発生した損害・事故については責任を負いかねます。
「Treva」というCMOSカメラをLED Gameに接続させる方法です。
材料
・「Treva」。携帯に接続するCMOSカメラです。古いものなので、販売が終了しています。ヤフオクなどでしか入手できません。
・φ2.5mm 4極ピンジャック。最近だとワンセグ携帯で使ってるらしいのですが、これもマイナーな規格のため入手が難しいです。「2.5mm 4極」「Treva コネクタ」などで検索してみてください。

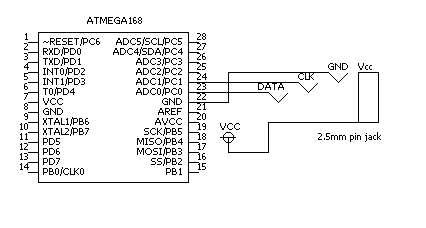

回路図です。
VccとGNDを除くとデータとクロックの2本をつなぐだけです。
クロックはマイコン側からTrevaに対して送信します。

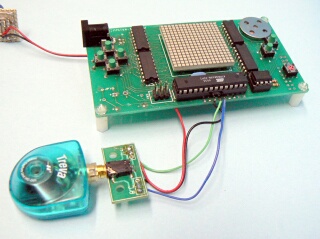

製作例です。Trevaとマイコンをつなぐだけです。
信号のプルアップ抵抗はソフト的に済ませたので付けていません。
Vccは3V〜3.3Vに安定化してください。

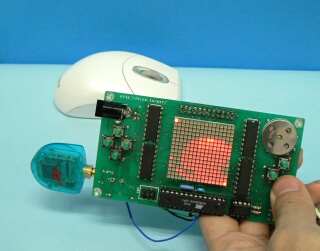

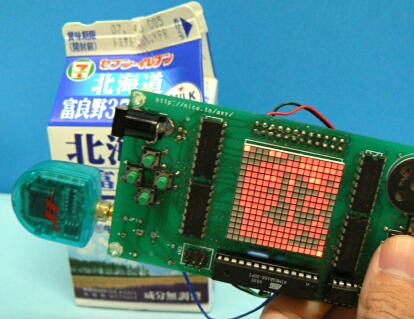

プログラムの動作時の様子です。 Bスイッチを押すと撮った画像を表示します。 分かりにくいですが、明るさはモノクロ3階調表示（0%/50%/100%）で表してます。
撮影には1秒ほどかかっていますが、 さらに高速化できると思います。
画面の問題で細かいディテールが潰れてます。 実際には96 x 72pixel x 16ビットカラーなのですが、、。
Trevaは入手性がよくないので、他にいいカメラあったら教えてください。
[DOWNLOAD]サンプルプログラム（ソースファイル、HEXファイルを圧縮したファイルです。フリーソフト。）
