*改造は自己責任でお願いいたします。万が一に発生した損害・事故については責任を負いかねます。
RTC(リアルタイムクロック)をLED Gameに接続させる方法です。 LED Gameに時計機能を追加させることができます。
材料
・RTCモジュール「RTC-8564NB」。秋月で500円で売ってます。動作電圧は1.8〜5V。
http://akizukidenshi.com/catalog/items2.php?q=%22I-00233%22
RTCモジュールとの通信仕様はI2Cです。VccとGND、データ(SDA)、クロック(SCL)をつなぐだけです。 回路図は省略します。

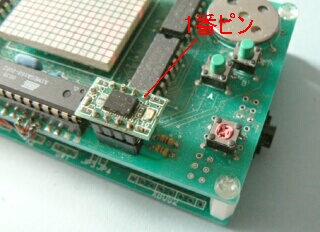

U7にRTCを取り付けます。向きは絶対に間違えないでください（間違えるとICが壊れます）。
SDAとSCLにはプルアップが必要です。
[DOWNLOAD]サンプルプログラム（ソースファイル、HEXファイルを圧縮したファイルです。フリーソフト。）

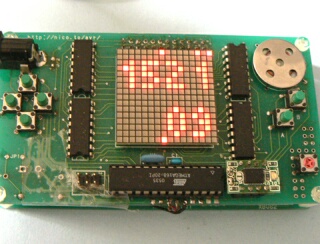

サンプルプログラムの動作時の様子です。
時刻モードでは「時」「分」「秒」が表示されます。 Bスイッチでスリープします。
上下スイッチを押すと時刻モードと日付モードを切り替えることができます。
日付モードでは「年」「月」「日」が表示されます。
Aスイッチを押すと設定モードに入ります。 左右スイッチで項目を選んで、上下スイッチで値を変更します。 Aスイッチを押すと決定です。
