◆アップグレード6「可変抵抗の接続」
*改造は自己責任でお願いいたします。万が一に発生した損害・事故については責任を負いかねます。

LED Gameに可変抵抗(ボリューム)を搭載する方法です。 A/D変換機能を使って読み取ります。


材料
ボリューム式の可変抵抗です。秋月で50円くらいで売ってます。Bカーブのものが向いてます。
・0.1μF 積層セラミックコンデンサ。必要に応じて用意してください。



回路図です。 今回は基準電圧を内部に設定しませんので、ARefをAVccにつなぎます。 もし、基準電圧を内部に設定した場合には ARefとAVccは切り離してください。 A/D変換はADCのどれでもかまいませんが、CH.2に接続してみました。

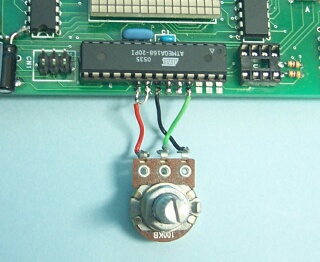

完成した回路です。 AvccとArefにはコンデンサをつけたほうがカウント値が安定します。

[DOWNLOAD]「可変抵抗対応版 Nazo no Block」
A/D変換については、adc.c/adc.hを参照してください。

動作中の様子です。A/D変換機能を応用すれば、温度計や電圧計も作れると思います。活用してみてください
